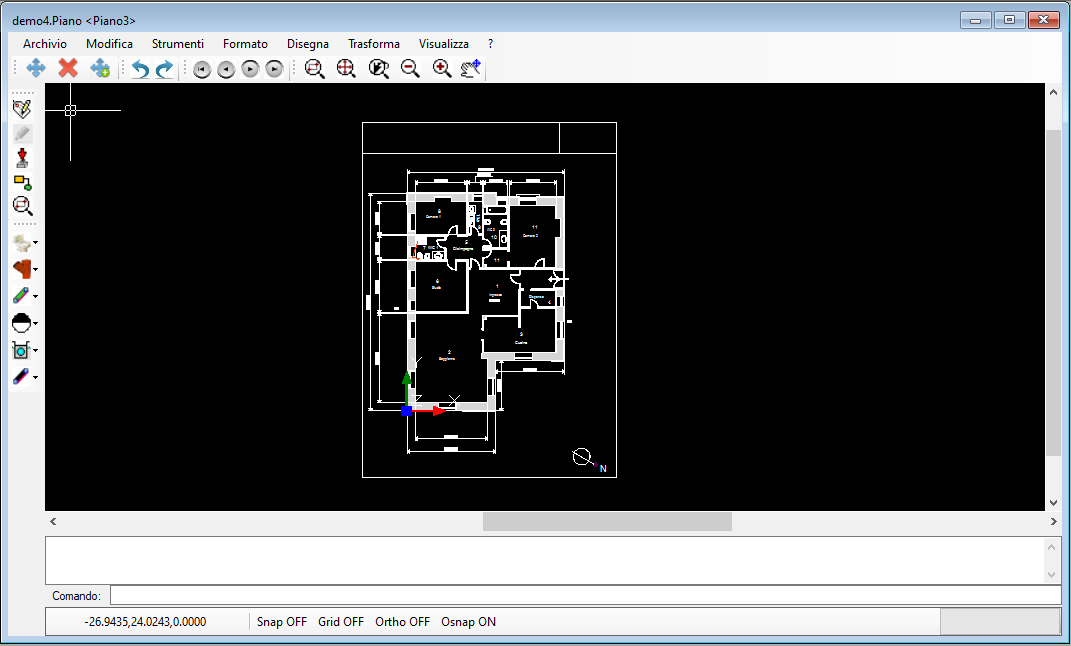

Il menù superiore prevede una serie di comandi disponibili in ogni vista grafica.
La barra superiore consente di accedere ai comandi più frequentemente utilizzati.
La barra di sinistra contiene i comandi che agiscono direttamente sull'impianto.
La barra di destra, se presente, contiene i comandi che agiscono sul singolo elemento selezionato come un massetto.
Il menù contestuale consente di accedere ai comandi dell'impianto, a quelli dell'oggetto o degli oggetti selezionati in modalità di modifica multipla.
I comandi della barra
di sinistra si riferiscono all'impianto sul piano.
Nella parte inferiore sono presenti gli elementi del modello che possono essere inseriti sul piano:
Nella parte inferiore sono presenti gli elementi del modello che possono essere inseriti sul piano:
- idrosanitari: inserimento di idrosanitari sulla vista del piano
- raccordi:
inserimento braghe e cassette sul piano
- diramazioni:
inserimento di diramazioni che collegano idrosanitari con raccordi o
pluviali
- colonne di scarico: inserimento di colonne di scarico direttamente sul piano (in genere di inseriscono sullo schema)
- pozzetto fogna: inserimento di pozzetti fogna
- collettore scarico: inserimento di collettori di scarico
- proprietà:
apre la scheda delle proprietà dell'impianto
- posiziona elemento da schema: posiziona elementi presenti sullo schema, non visibili sul piano
- aggiorna diramazioni: aggiorna le diramazioni in base ai collegamenti effettuati sullo schema
- seleziona
elementi: seleziona elementi del piano per successivi
posizionamenti
